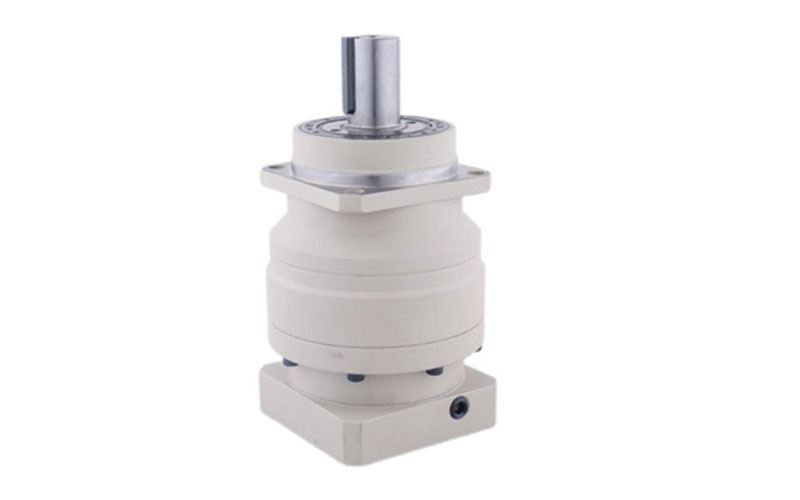

ZRS Planetengetriebe mit Schrägverzahnung

ZRS Planetengetriebe mit Schrägverzahnung/ Schrägverzahnte Planetenräder

Anwendungen
  • Druckmaschinen
  • Laserschneidemaschinen
Kostenvoranschlag erhalten Download Unterladen
Besonderheiten
  • Die Planetengetriebe nutzen Kegelrollenlager an der Abtriebswelle für höhere Belastbarkeit.
  • Verdrehspiel unter 3 arcmin, für höchste Positionsgenauigkeit.
  • Höchste Stabilität, starke Drehmomente und geringe Geräuschbelastung.
  • Die Planetengetriebe können mit Servomotor verschiedener Marken ausgestattet werden, sodass sie sich für unterschiedlichste Anwendungsbereiche eignen.
Technische Daten

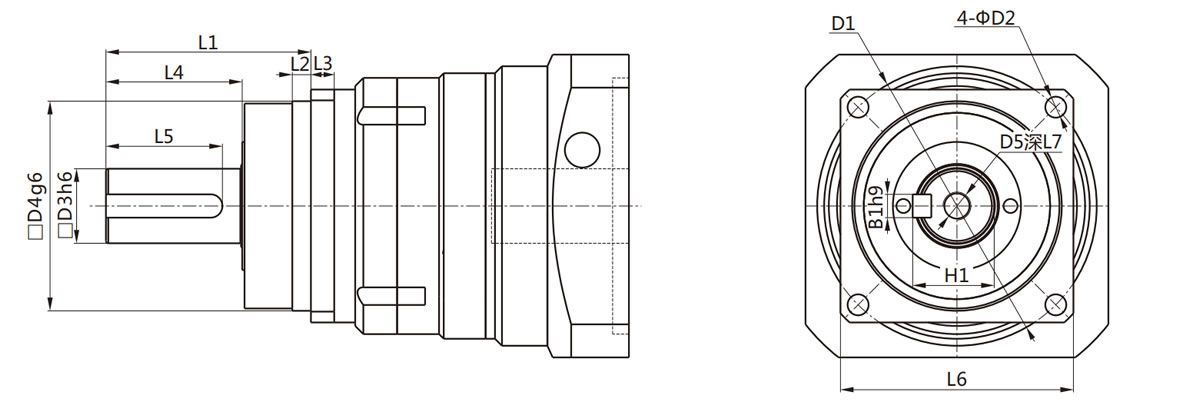

Einheit: mm
Technische Daten Stufenanzahl Übersetzungsverhältnis 060ZRS 075ZRS 100ZRS 140ZRS
Nenndrehmoment N.m 1 3 55 130 208 342
4 50 140 190 542
5 60 160 330 650
6 55 150 310 600
7 50 140 300 550
8 45 120 260 500
9 40 100 230 450
10 40 100 230 450
2 15 55 130 208 342
20 50 140 290 542
25 60 160 330 650
30 55 150 310 600
35 50 140 300 550
40 45 120 260 500
45 40 100 230 450
50 60 160 330 650
60 55 150 310 600
70 50 140 300 550
80 45 120 260 500
90 40 100 230 450
100 40 100 230 450
Momentanes Drehmoment Max. N.M 1,2 3~100 3 Mal Nenndrehmoment
Max. Radialkraft N 1,2 3~100 2800 4900 7000 11000
Max. Axialkraft N 1,2 3~100 3500 7500 9000 18000
Verdrehspiel arcmin 1 3~10 ≤3 ≤3 ≤3 ≤3
2 15~100 ≤5 ≤5 ≤5 ≤5
Max. Abtriebsdrehzahl min-1 1,2 3~100 4500 4500 4500 4500
Empfohlene Antriebsdrehzahl min-1 1,2 3~100 3000 3000 3000 3000
Eigenschaften
