AE Planetengetriebe mit Schrägverzahnung

AE Planetengetriebe mit Schrägverzahnung/ Schrägverzahnte Planetenräder

Anwendungen
  • Sortiermaschinen Bauteile
  • Bandwaagen
Kostenvoranschlag erhalten Download Unterladen

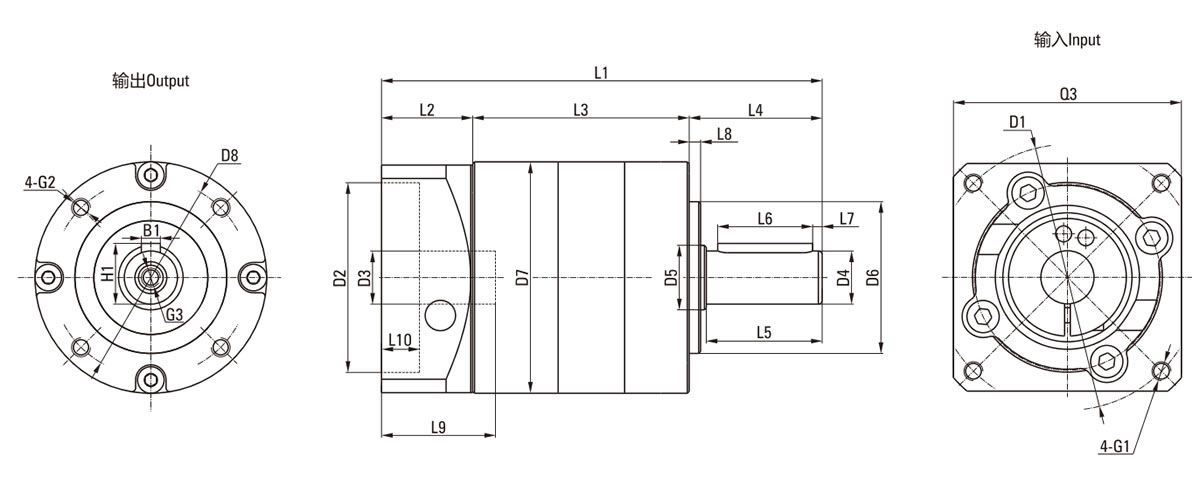

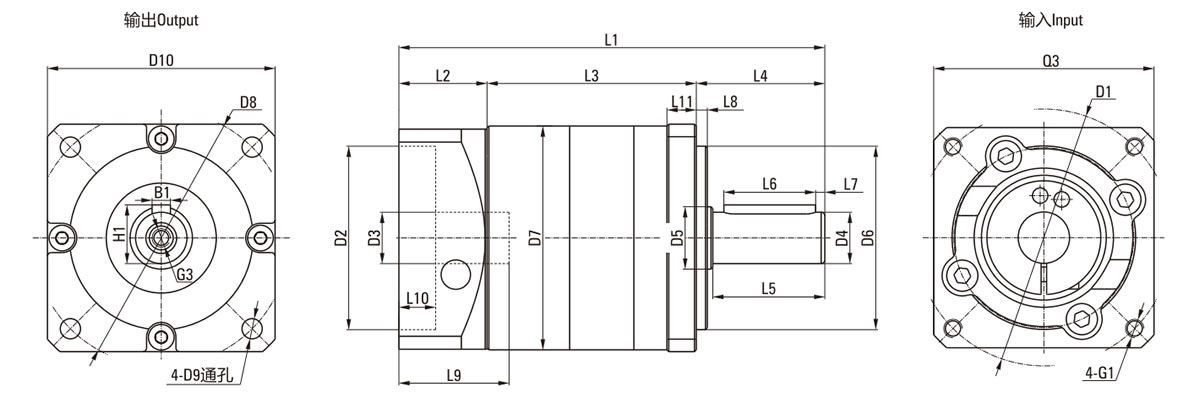

Technische Daten
Einheit: mm
Modell 60AE 90AE 120AE
Stufenanzahl 1 2 1 2 1 2
Gesamtlänge L1 213 246.5 288.5 331.5 316.5 364.5
Getriebelänge L3 77.5 111 102.5 145.5 121.5 169
Leistung
Kolbenlänge von Ausgang L4 64.5 87 90
Kolbenlänge vom Zapfen L5 58 80 82
Schlüssellänge L6 50 70 70
Entfernung zum Wellenende L7 4 5 6
Zapfenlänge L8 4 5 6
Eingangsleistung
Motorflanschlänge L2 71 100 105
Motorkolbenlänge L9 58 79 82
Sitztiefe des Motors L10 10 10 8
Eigenschaften
Eigenschaften
