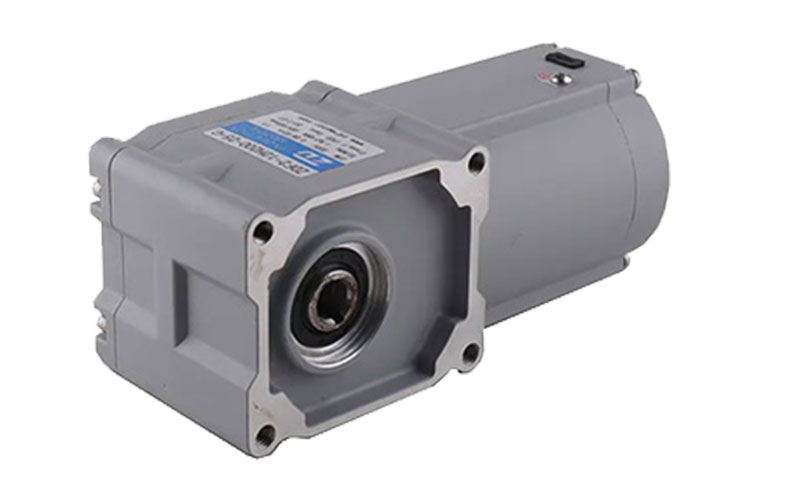

60W/90W F2/F3 Hypoidgetriebemotor

60W/90W F2/F3 Hypoidgetriebemotor

Kostenvoranschlag erhalten Download Unterladen
Technische Daten (Dauerleistung)
Modell Ausgangsleistung  Spannung Frequenz Nennstrom  Nenndrehmoment  Nenngeschwindigkeit Anlaufmoment  Anzugsstrom Isolierstoffklasse
W V Hz A N.m r/min N.m A
ZDF2-15H-60-S(FTB) 60 200 60 0.40 0.36 1600 0.90 1.30 F
220 50 0.50 0.44 1350 1.40 1.40
ZDF2-15H-60-S3(FTB)
380 50 0.28 0.44 1350 1.40 0.75
460 60 0.28 0.36 1600 1.50 0.85
Modell Ausgangsleistung  Spannung Frequenz Nennstrom  Nenndrehmoment  Nenngeschwindigkeit  Anlaufmoment  Anzugsstrom Kondensator  Isolierstoffklasse
W V Hz A N.m r/min N.m A UF
ZDF2-18A-60-C(FTB) 60 220 60 0.47 0.36 1600 0.23 0.95 3.00 F
220 50 0.49 0.44 1300 0.23 1.10
ZDF2-18A-60-A(FTB)
110 50 1.00 0.44 1300 0.23 2.10 12.0
110 60 0.90 0.36 1600 0.23 1.95
Leistung Kolben/ Wellendurchmesser  Übersetzungsverhältnis  Drehzahl
Abtriebswelle 		 Akzeptierte Drehzahl
an Abtriebswelle		 Akzeptierte Radialbelastung an Abtriebswelle
r/min N.m kgf.m Akzeptierte Axialbelastung
an Abtriebswelle
W mm i 50Hz 50Hz 50Hz N kgf N kgf
60 15/18 10 150 3.560 0.36 343 35 108 11
15 100 5.340 0.54 441 45 147 15
20 75.0 7.120 0.72 539 55 186 19
25 60.0 8.910 0.90 588 60 226 23
30 50.0 10.69 1.09 686 70 245 25
40 37.5 14.25 1.45 784 80 275 28
50 30.0 17.82 1.81 882 90 294 30
60 25.0 21.38 2.18 882 90 294 30
80 18.8 25.66 2.61 1270 130 324 33
100 15.0 32.07 3.27 1270 130 324 33
120 12.5 38.49 3.92 1370 140 343 35
160 9.40 51.32 5.23 1370 140 343 35
※200 7.50 53.90 5.50 1370 140 343 35
※240 6.30 53.90 5.50 1370 140 343 35
Eigenschaften
Eigenschaften
Anwendungen
  • Positioniersysteme: computergesteuerte Untersetzungsgetriebe für Präzisionsvorgänge.
  • Fördersysteme: Fördersysteme, Hochgeschwindigkeitsförderer, Rollenförderer.
  • Lebensmittelindustrie: Eismaschinen.
  • Akkuherstellung: Fördersysteme für Brennöfen (Anoden- und Kathoden).
  • Maßangefertigte Automatisierung: maßangefertigte Automatisierungssysteme.
